PRODUTOS / SUPORTES

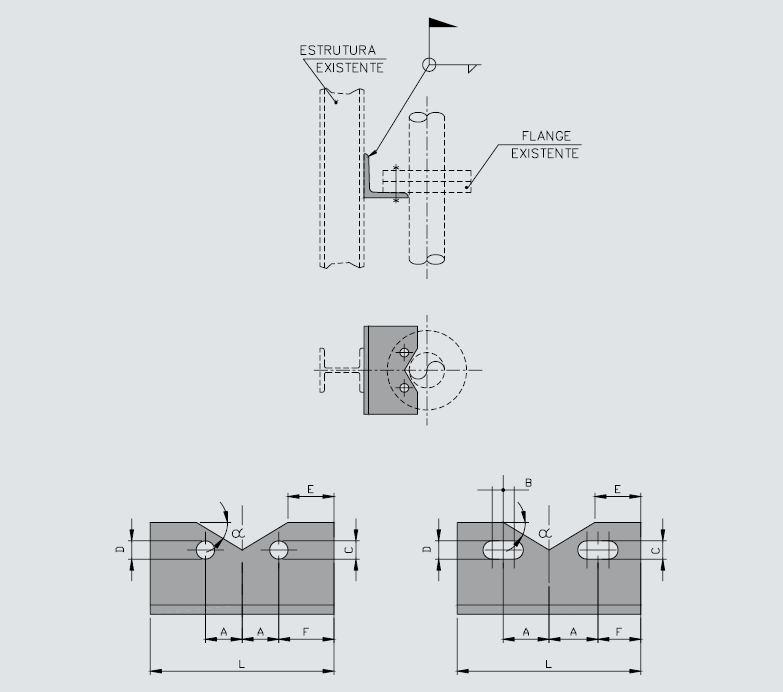

SUPORTE ESTRUTURAL PARA FIXAÇÃO EM FLANGE
TIPO: SF
Nota: Dimensões válidas para flanges conforme norma ANSI B16.5 150#
| Item | DN (mm) | DN (pol.) | A | B | C | D | E | F | L Min. |  |
Perfil |
| SF-20 | 20 | 3/4" | 25 | - | 20 | 16 | 30 | 35 | 120 | 30° |  |
| SF-25 | 25 | 1" | 28 | - | 20 | 16 | 30 | 32 | 120 | 30° | |
| SF-40 | 40 | 1 1/2" | 34 | - | 25 | 16 | 30 | 36 | 140 | 30° | |
| SF-50 | 50 | 2" | 42,5 | - | 30 | 19 | 20 | 27,5 | 140 | 30° | |
| SF-65 | 65 | 2 1/2" | 49 | - | 30 | 19 | 30 | 31 | 160 | 30° | |
| SF-80 | 80 | 3" | 54 | - | 30 | 19 | 20 | 26 | 160 | 30° |  |
| SF-100 | 100 | 4" | 36,5 | - | 30 | 19 | 30 | 33,5 | 140 | 15° | |
| SF-150 | 150 | 6" | 46 | 10 | 25 | 22 | 40 | 34 | 160 | 15° | |
| SF-200 | 200 | 8" | 57 | 10 | 30 | 22 | 30 | 33 | 180 | 15° | |
| SF-250 | 250 | 10" | 47 | 10 | 35 | 26 | 40 | 43 | 180 | 15° |
